SMD & THT Dizgi

​SMD & THT Dizgi hattımızın teknik özellikleri doğrultusunda her türlü elektronik kartın SMD ve TH Dizgisi IPC-A-610 ve ISO 9001 standartlarına uygun şekilde yapılmaktadır. SMD & THT Dizgi hattımız manuel Serigrafi makinemizden başlar. Bu makine sayesinde PCB üzerine lehim kremi sürme işlemi gerçekleşir. Her baskılı devre kartı için özel tasarlanmış Stencil(Elek) kullanılarak PCB üzerine lehim kremi uygun miktarda uygulanır, daha sonra kontrol edilir ve dizgi işlemine aktarılır.

Sahip olduğumuz altyapı ve üretim teknikleri konusunda deneyimli kadromuzla kartlarınız adet sınırı olmaksızın sorunsuz ve yüksek kalite standartlarında tasarlanıp üretilebilmektedir.

Otomatik makinelerden oluşan SMT dizgi de iki ayrı profesyonel  hattımız bulunmaktadır. 29.000 CPH’ye kadar sınıfında lider hıza sahip, Juki'nin hızlı akıllı modüler çip montaj SMT dizgi makinemiz ve PCB üzerine uygun koordinatlarda, açılarda ve yüksekliklerde 50 besleyici kasedi (feederi) ile 4 nozzle sahibi olan dizgi makinemiz, IPC standartlarına göre 10.000 CPH hızı ile dizgi yapmaktadır.

​​​Tam otomatik SMD & THT Montaj Hattımız ile 201, 402, 603, 805, 1206, 1210'dan TQFP240'a kadar komponentlerin montajı yapılabilmektedir. 4 adet inceleme kamerasıyla bileşen montaj doğruluğu 0,01 mm'ye ulaşarak montaj sırasında minimum hata oranları elde edilir.​ Tam otomatik SMD & THT Montaj Hattımız ile 201, 402, 603, 805, 1206, 1210'dan TQFP240'a kadar olan bileşenler birleştirilmiş 4 inceleme kamerasıyla bileşen montaj doğruluğu 0,01 mm'ye ulaşır ve bu da montaj sırasında minimum hata oranlarına neden olur. SMD & THT Montaj işleminden sonra PCB'ler konveyör vasıtasıyla bileşen lehimleme için özel bir fırına aktarılır. Fırınımız, oda sıcaklığından 300°C'ye kadar sıcaklık aralığına sahip, ±1°C sıcaklık doğruluğuna ve ±2°C PCB sıcaklık sapmasına izin veren 12 ısıtma bölgesine (6 üst ve 6 alt) sahiptir. PCB'ler gerekli sıcaklık profiline göre pişirilir. Montaj ve lehimlemenin ardından PCB'ler Omron RNS II Optik İnceleme makinesi kullanılarak incelenir ve tüm hatalar onarım istasyonunda düzeltilir. Bu işlem, soğuk lehim bağlantıları, renk değişikliği, montaj sonrası oksidasyon ve çatlama gibi sorunların önlenmesine yardımcı olur. SMD & THT Montaj işleminden sonra PCB'ler konveyör vasıtasıyla bileşen lehimleme için özel bir fırına aktarılır. Fırınımız oda sıcaklığından 300°C'ye kadar sıcaklık aralığına sahip, ±1°C sıcaklık doğruluğuna ve ±2°C PCB sıcaklık sapmasına izin veren 12 ısıtma bölgesine (6 üst ve 6 alt) sahiptir. PCB'ler gerekli sıcaklık profiline göre pişirilir. Montaj ve lehimlemenin ardından PCB'ler Omron RNS II Optik İnceleme makinesi kullanılarak incelenir ve tüm hatalar onarım istasyonunda düzeltilir. Bu işlem, soğuk lehim bağlantıları, renk değişikliği, montaj sonrası oksidasyon ve çatlama gibi sorunların önlenmesine yardımcı olur.

MAKİNE PARKURUMUZ

SMT LEHİM MAKİNESİ (ZB32125H)

​Yılda 50 bin karta kadar lehim yapabilen yarı otomatik SMT lehim makinemiz.

...

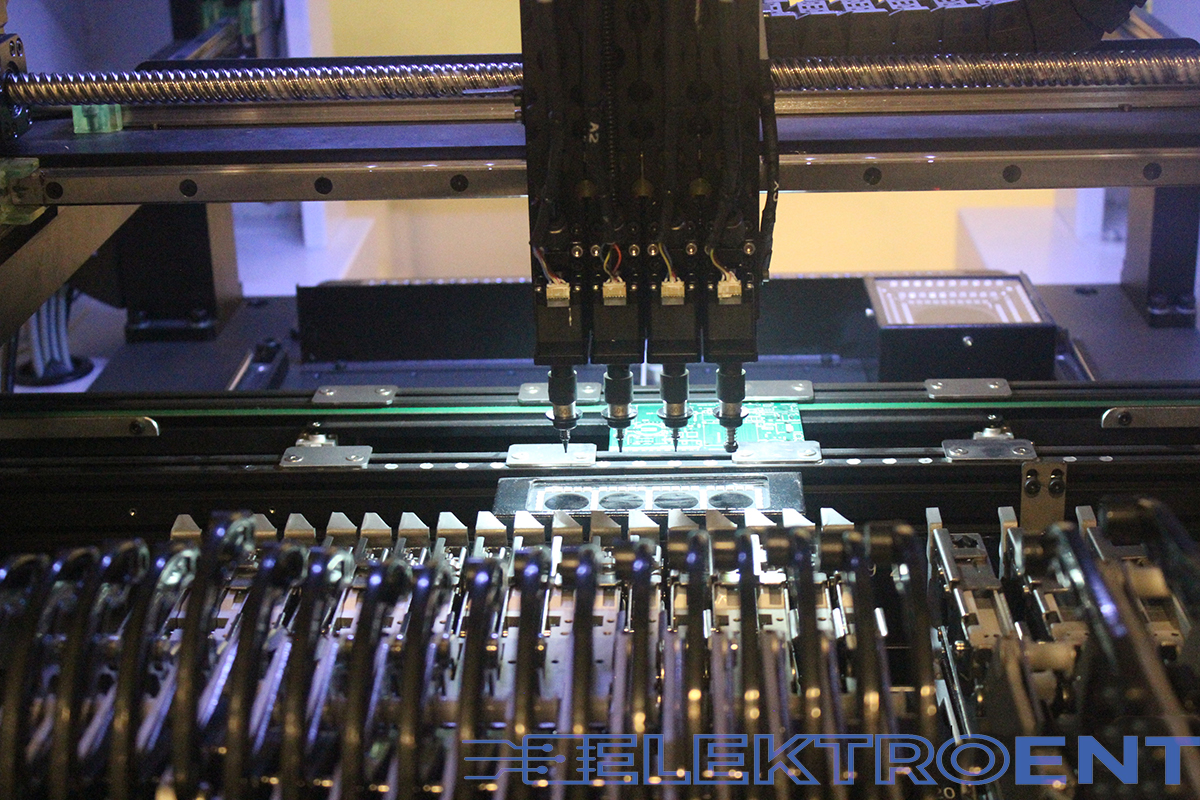

​SMD DİZGİ MAKİNESİ (SMT 550)

Yüksek hassasiyete sahip, saatte 10.000 komponente kadar montaj yapabilen SMD & THT Dizgi makinemiz.

...
​THT DALGA LEHİM MAKİNESİ

Müşterilerimizin ihtiyaçlarına göre kullandığımız TH dizgi makinemiz.

...
​AOI MAKİNESİ (OMRON VT-RNSII)

​Üretilen kartların malzeme ve kalite kontrollerini gerçekleştirdiğimiz optik kontrol makinemiz.

...

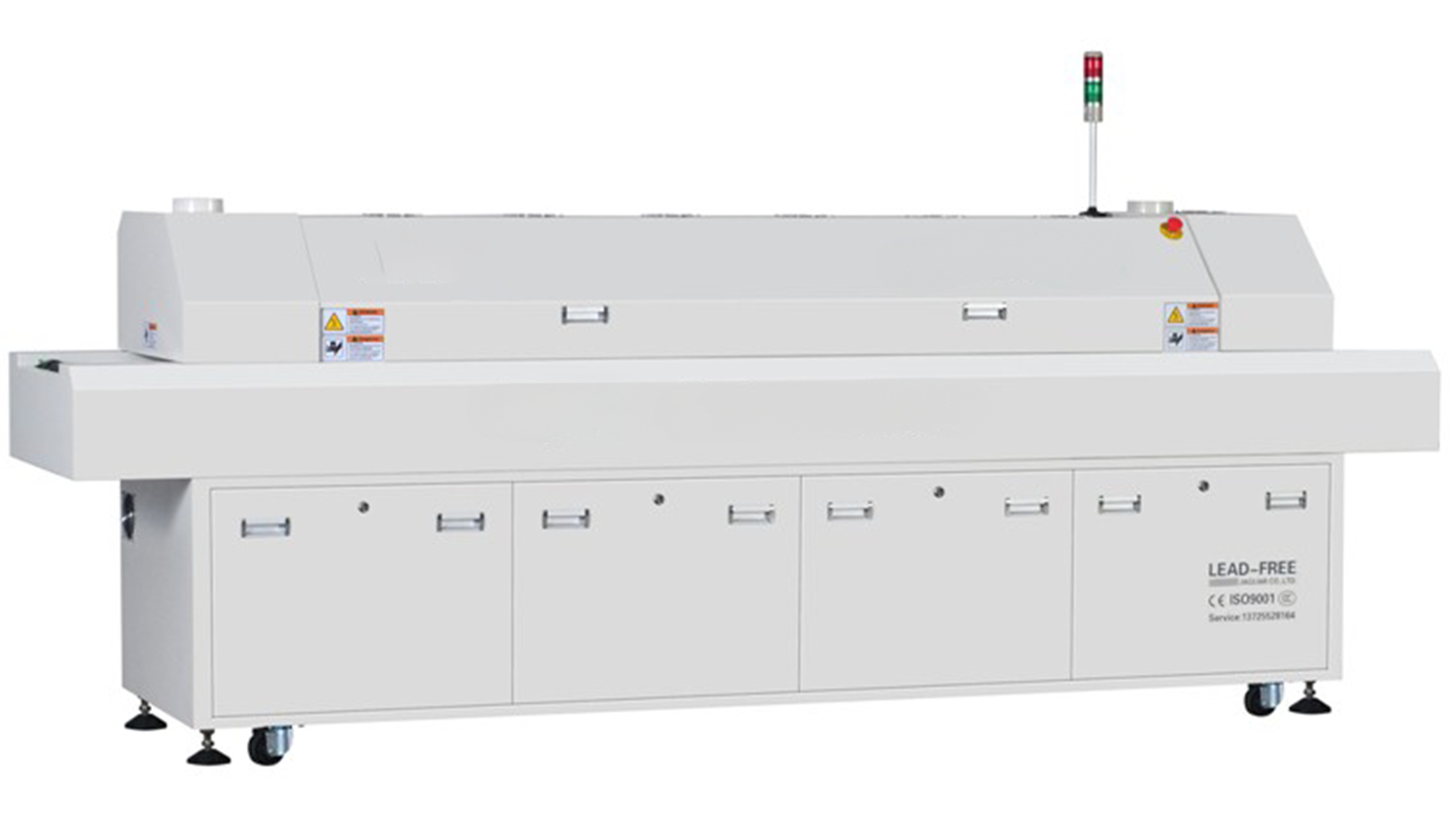

SMD REFLOW FIRIN (JAGUAR A6)

​Çok yüksek sıcaklıklarda ısıtma yapabilen fırınımız.

...
